電纜防火隔板：豎井電纜橋架孔洞防火封堵做法圖解
發布時間：2021-01-20 瀏覽次數：
電纜防火隔板：豎井電纜橋架孔洞防火封堵
做法示例

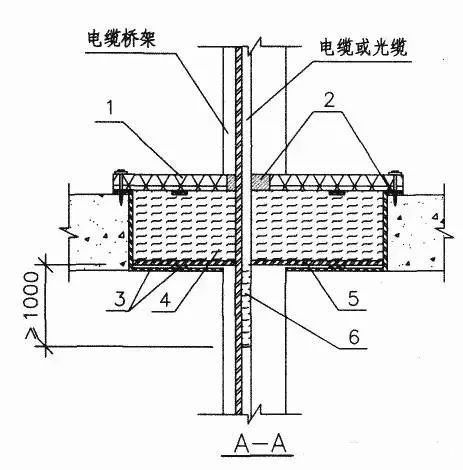

圖1電纜橋架穿樓板防火板封堵
1-耐火隔板2-防火堵料（防火泥）3-支架4-礦棉或玻璃纖維5-耐火板或鋼板6-防火涂料
基本要求
1、本辦法僅電纜橋架穿樓板的防火封堵做法推薦。
2、其他部位孔洞宜設置防火封堵有：
電纜由室外進入室內入口處；電纜進出豎井的出入口處；電纜引至電氣柜、盤或控制屏、臺的開孔部位；電纜穿隔墻、樓板的孔洞處；主控制室或配電室與電纜夾層之間；跨越防火分區以及豎井跨越樓層的電線管兩端管口處；其他需要設置的地方。
3、電纜及絕緣電線穿鋼管布線時，應在樓層間預埋鋼管，布線后應在兩端鋼管管口空隙用防火堵料隔離。
4、耐火隔板采用礦棉半硬板（Ef-85型耐火隔板）或6mm及以上鋼板。
5、上下防火板夾層空間內可用巖棉或阻火包填塞，防火板間隙用防火泥封堵。
6、橋架孔洞邊設置1.5MM厚鋼板做方形套管，套管高度為高出地面3CM，或設置一圈3CM高2CM厚的素混凝土阻水圈。
7、橋架內部也應用防火材料上下層隔離。電纜穿套管過防火封堵層，套管端口用防火泥填塞。橋架內部可設支架上布防火板或將下層防火板加工成圖（1）形狀，內塞防火包如圖（2）。
圖1 橋架內部防火效果（1）
圖2 橋架內部防火效果（2）
8、母線穿樓板防火封堵做法可參照橋架防火封堵工藝。
9、橋架蓋板要求穿樓板處應斷開。
