鎂晶·盛安美?·不燃隔聲保溫裝飾板防水性能測試
發(fā)布時間：2025-03-18 瀏覽次數(shù)：

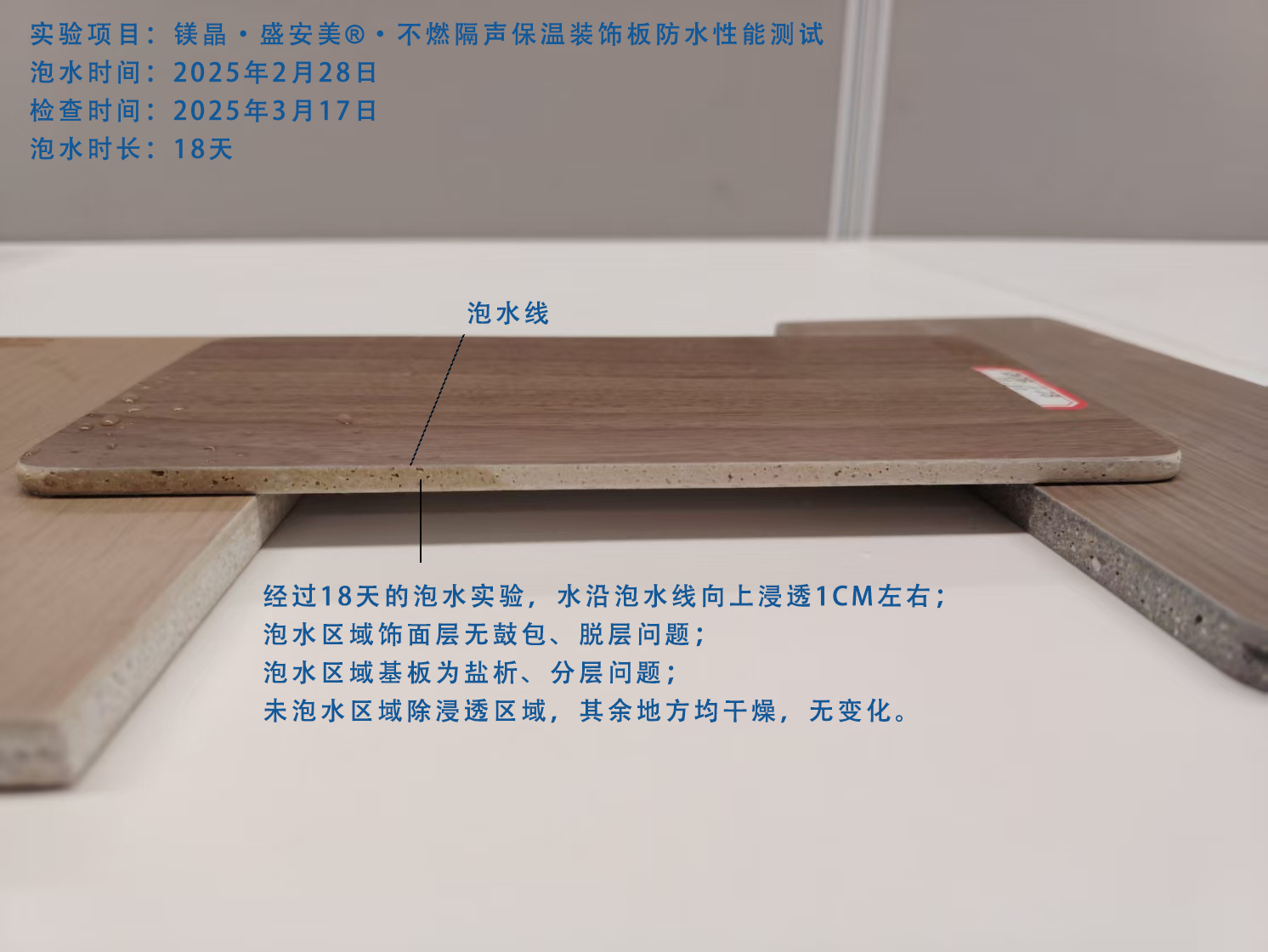

一張經(jīng)歷了18天泡水的無機(jī)板材，會發(fā)生怎樣的變化呢？
泡水時間：2025年2月28日
檢查時間：2025年3月17日
泡水時長：18天
泡水結(jié)果：鎂晶·盛安美®·不燃隔聲保溫裝飾板經(jīng)過18天的泡水，水僅滲透至泡水線上1cm左右，基板結(jié)構(gòu)完整，未出現(xiàn)結(jié)構(gòu)性脫層、未出現(xiàn)鹽析問題；飾面層完整，未出現(xiàn)鼓包、分層脫落等問題。
試驗(yàn)結(jié)論：鎂晶·盛安美®·不燃隔聲保溫裝飾板防水性能好，耐水防潮性能好！

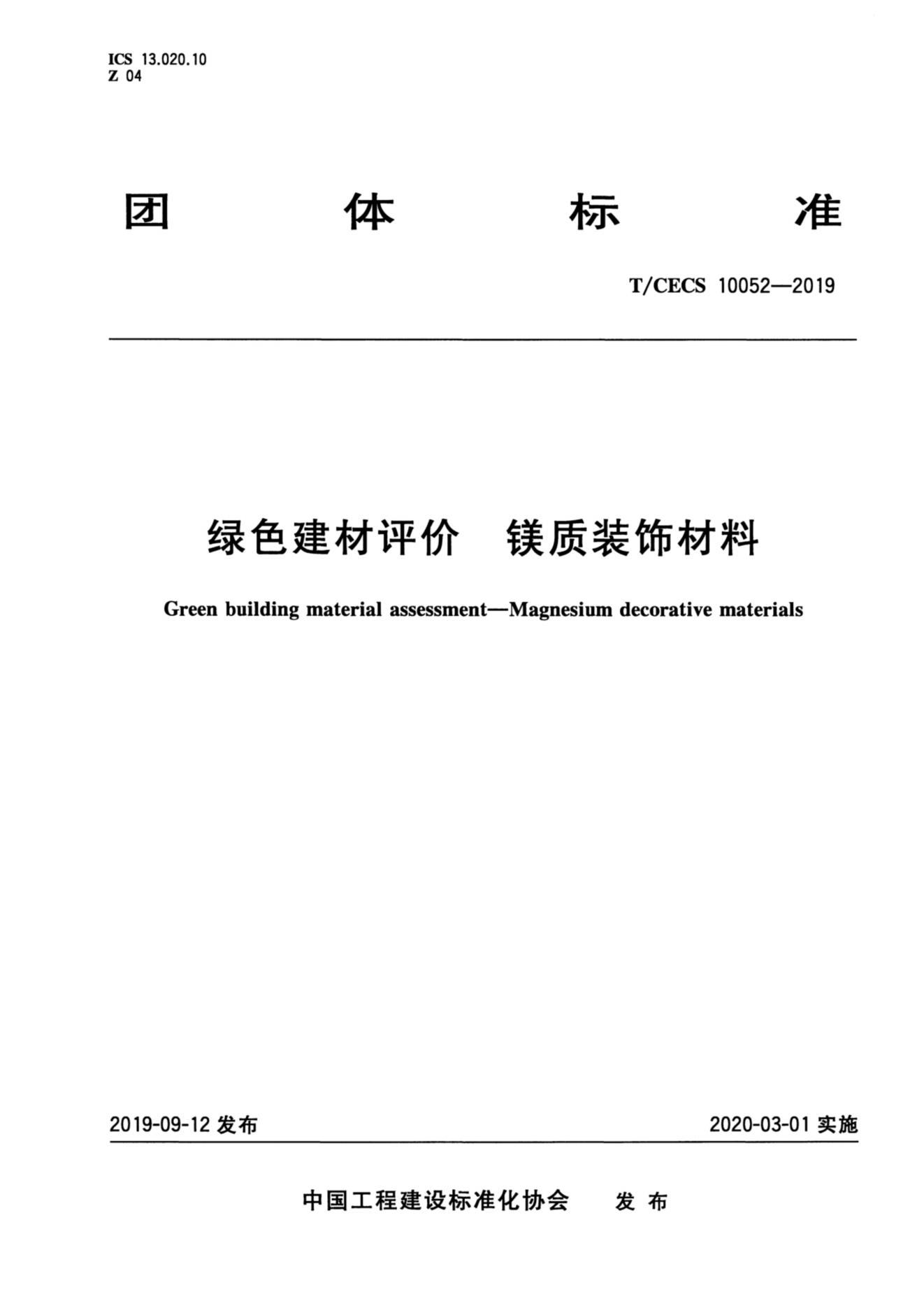

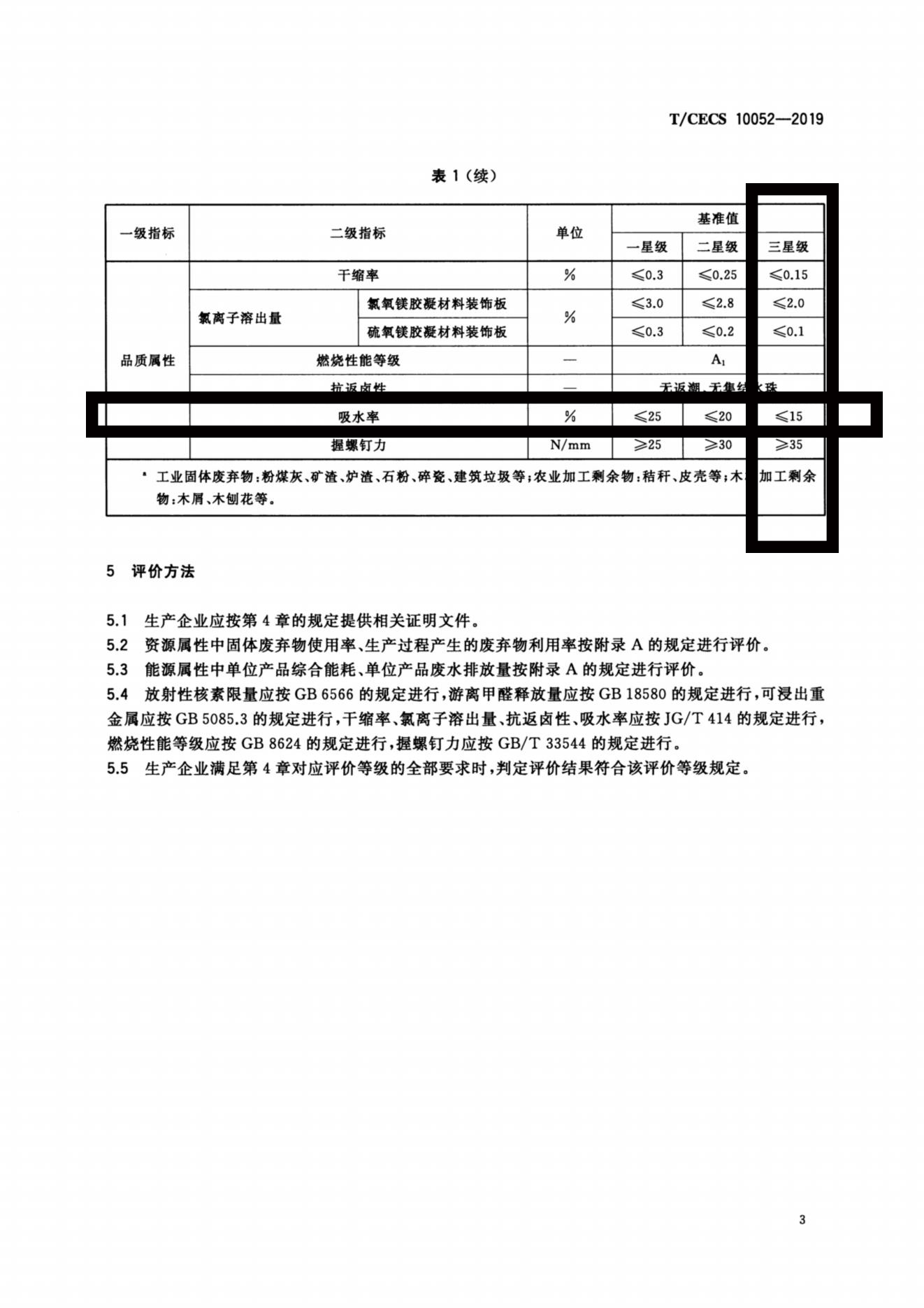

檢測驗(yàn)證：通過第三方檢測機(jī)構(gòu)（建研院檢測中心有限公司）檢測，鎂晶·盛安美®·不燃隔聲保溫裝飾板吸水率為15%，滿足GB/T17657-1999的要求，同時，也符合《綠色建材評價 鎂質(zhì)裝飾材料》（團(tuán)體標(biāo)準(zhǔn)T/CECS 10052-2019）中三星級的評價要求（人造裝飾板材吸水率要求：一星級≤25%、二星級≤20%、三星級≤15%），事實(shí)上，鎂晶·盛安美®·不燃隔聲保溫裝飾板通過了中國綠色建材產(chǎn)品三星級認(rèn)證。
原因分析：
鎂晶·盛安美®·不燃隔聲保溫裝飾板，以硫氧鎂板為基板，通過PUR熱熔工藝復(fù)合各類飾面材料而成。硫氧鎂板的主要材料為氧化鎂與硫酸鎂，這兩種原料在特定條件下發(fā)生水化反應(yīng)，生成5Mg(OH)?·MgSO?·3H?O（簡稱518 相）等水化產(chǎn)物，具有以下特征：
晶體結(jié)構(gòu)致密：518 相的晶體呈針狀或纖維狀，相互交錯形成緊密的三維網(wǎng)絡(luò)結(jié)構(gòu)，減少了內(nèi)部孔隙率，從而阻礙水分滲透。
低孔隙率：相較于普通硅酸鹽水泥，硫氧鎂體系的水化產(chǎn)物孔隙更少，且孔徑更小，物理性吸水通道被有效阻斷。
化學(xué)鍵合與穩(wěn)定性：水化反應(yīng)中，大量水分以化學(xué)鍵形式被固定在晶體結(jié)構(gòu)中（非游離態(tài)），減少了可被外界吸收的“自由水”含量。
抗鹽類侵蝕：硫氧鎂體系生成的化合物在潮濕環(huán)境中穩(wěn)定性較高，不易因鹽析或離子交換導(dǎo)致結(jié)構(gòu)疏松，從而長期保持低吸水率。
在此基礎(chǔ)上，硫氧鎂板通過輥壓、自然養(yǎng)護(hù)等，進(jìn)一步優(yōu)化了板材結(jié)構(gòu)，提高了硫氧鎂板的防水性能。
輥壓成型：通過機(jī)械壓制或輥壓工藝，使板材初始密度提高，內(nèi)部結(jié)構(gòu)更加密實(shí)。
自然養(yǎng)護(hù)：適宜的溫濕度、自然養(yǎng)護(hù)，控制促進(jìn)水化反應(yīng)完全，避免因未反應(yīng)物質(zhì)（如游離 MgO）吸水膨脹產(chǎn)生裂縫。
同時，鎂晶·盛安美®·不燃隔聲保溫裝飾板還通過對基板（硫氧鎂板）的UV工藝，對基板表面進(jìn)行一定程度上的防水處理。
其他性能介紹
除防水性能好之外，鎂晶·盛安美®·不燃隔聲保溫裝飾板防火性能突出，燃燒等級達(dá)A級，屬不燃板材，環(huán)保性能好，不含石棉，甲醛釋放量達(dá)E0級，板材輕質(zhì)高強(qiáng)，耐候性好，飾面風(fēng)格多樣化，滿足個性化定制需求。
鎂晶·盛安美®·不燃隔聲保溫裝飾板還具有抗菌殺菌、耐摩擦、易清洗等性能。
場景應(yīng)用
鎂晶·盛安美®·不燃隔聲保溫裝飾板可應(yīng)用于不同場景的室內(nèi)墻面、頂面裝修使用，如醫(yī)院、學(xué)校、酒店、商場、辦公室等，采用干法施工，通過模塊化設(shè)計、工廠預(yù)制生產(chǎn)、現(xiàn)場安裝方式，實(shí)現(xiàn)即裝即用，一方面提升了裝修效率，另一方面，也讓整個裝飾過程更加環(huán)保。
